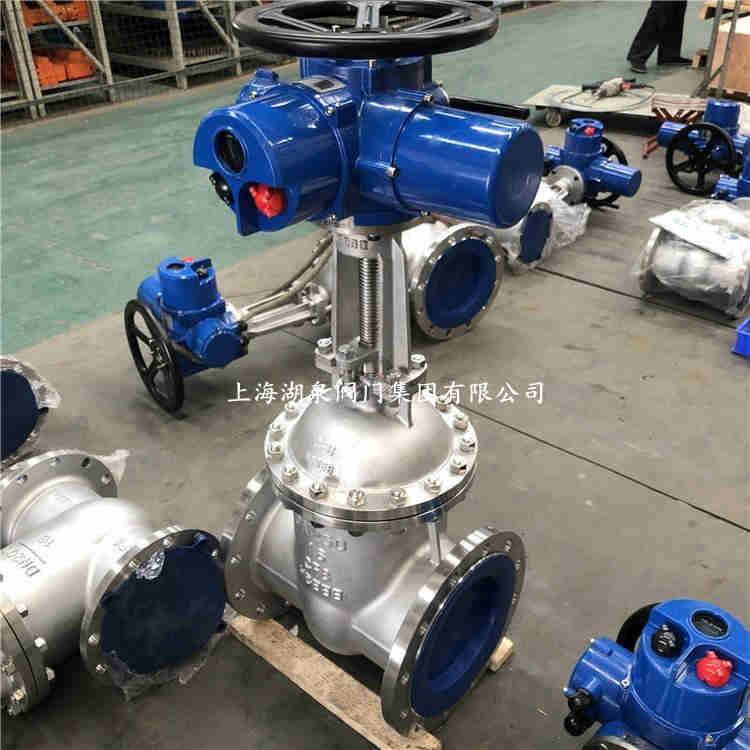

上海湖泉閥門集團有限公司Z941H-16C電動閘閥,DN300,DN350:主要特點及用途 1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。 2、密封面采用不銹鋼和硬質合金，使用壽命長。 3、采用柔性石墨填料板、密封、操作輕便靈活。 4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。 5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。


 上海湖泉閥門廠家Z941H-16C電動閘閥,DN300,DN350:設計、制造標準 1．設計制造按GB/T12234-89 2、結構長度按GB/T12221-89 3、法蘭連接尺寸按：JB/T79-94 4、閥門檢查和試驗按GB/T13927-92 Z941H-16C,Z941H-25C,DN80電動鑄鋼閘閥,DN100電動法蘭閘閥 主要性能規范 公稱壓力(MPa) 試驗壓力(MPa) 殼體 密封(液) 密封(氣) 上密封 1.6 2.4 1.76 0.6 1.76 2.5 3.8 2.75 0.6 2.75 4.0 6.0 4.4 0.6 4.4 6.4 9.6 7.04 0.6 7.04 10.0 15.0 11.0 0.6 11.0 16.0 24.0 17.6 0.6 17.6 Z941H-16C電動閘閥,DN300,DN350 適用范圍 殼體材料 適用介質 適用溫度（℃） 碳素鋼(C型) 水、蒸汽、油品 ≤425 鉻鎳鈦鋼(P型) xs類 ≤200 鉻鎳鉬鈦鋼(R型) 醋酸類 ≤200 鉻鉬鋼(I型) 水、蒸汽、油品 ≤550 Z941H-16C電動閘閥,DN300,DN350 產品 湖泉閥門廠家產品五： 1、價格合理。2、質量穩定。3、規格。4、交貨快捷。5、服務周到。 服務宗旨： 提供全套工程閥門解決方案，合理化選型，閥門售前、售中、售后人員跟宗服務。

閥體和閥蓋閥體與閥蓋多用于法蘭連接。閥體內的介質通道大多是圓筒形等截面的，對于較大口徑 的閘閥也采用閥座縮口 的，即通道逐漸收縮，通過發閥座后，又逐漸擴大，其優點是：

（1） 使閥的零件尺寸有所減小，重量減輕，從而節省材料。減小了密封面，精加工量減少。

（2） 由于減小了閘板的尺寸，使在閘板上的作用力減小，閘閥的啟閉力相應減小。

因通道收縮會增加水的阻力。故在高壓蒸汽管道上，一般為了減小阻力，常在關閉件之下連一導向管，以減小阻力及防止介質里的微粒落入閥體中。

閘板

上海湖泉按閘板的形式可分為鍥式平行式。

（1） 鍥式閘板。鍥式閘板其密封面與閘板垂直中心線成一定傾角，傾角的大小取決于介質的溫度和通經的大小。一般介質溫度越高，通經越大，傾角越大，以防止溫度變化時閘板被卡住，無法開啟。鍥式閘板起密封性比平行式好。可用在高壓閘閥上。

 電動閘閥系列其它產品名稱寄規格型號參考：閘閥 電動閘閥 法蘭閘閥 普通型閘閥 整體型閘閥 調節型閘閥 鑄鋼閘閥 不銹鋼閘閥 防爆閘閥
Z941H-16P DN200  Z941H-16P DN100  Z941H-16P DN80Z941H-10C DN32/ Z941H-10CDN40/ Z941H-10C DN50/ Z941H-10C DN65/ Z941H-10C DN80/ Z941H-10C DN100/ Z941H-10C DN125/ Z941H-10C DN150/ Z941H-10C DN200/ Z941H-10C DN250/ Z941H-10C DN300/ Z941H-10C DN350/ Z941H-10C DN400/ Z941H-10C DN450/ Z941H-10C DN500/ Z941H-10C DN600/ Z941H-10C DN700/ Z941H-10C DN800/ Z941H-10C DN900/ Z941H-10C DN1000
Z941H-16C-DN50,Z941H-16C-DN15,Z941H-16C-DN20,Z941H-16C-DN25,Z941H-16C-DN32,Z941H-16C-DN40,Z941H-16C-DN65,Z941H-16C-DN80,Z941H-16C-DN100,Z941H-16C-DN125,Z941H-16C-DN150,Z941H-16C-DN200,Z941H-16C-DN250,Z941H-16C-DN300,Z941H-16C-DN350,Z941H-16C-DN400,Z941H-16C-DN450,Z941H-16C-DN500,Z941H-16C-DN600,Z941H-16C-DN700,Z941H-16C-DN800,Z941H-16C-DN900,Z941H-16C-DN1000,Z941H-16C-DN1200,Z941H-16C-DN1400,Z941H-16C-DN1600

Z:整體型 T：調節型 N：智能型
防護類型：W表示戶外型 B表示隔爆型
輸出轉速：數字表示，單位r/min(轉/分鐘)
連接形式：T表示推力型I表示電站型常規型無代號額定扭矩：數字表示，單位kgf.m
湖泉閥門產品形式：多回轉電動裝置
1：電源：電機為三相交流AC380V，50Hz。控制為二相交流AC220V,50Hz
可選電源：AC220~660V，50.60Hz（訂貨時需說明） 2：環境溫度；-20℃—+60℃ 可選溫度-40℃—+70℃
3：相對濕度；不大于95%（25℃時）
4：工作環境；普通型用于無易燃、易爆和強腐蝕介質的場所；隔爆型(ExdIIBT4)使用環境為IIA、IIB級T1-T4組的爆炸性氣體混合物
5：防護等級；IP65/67（特殊訂貨IP68）
6：電機為工作制；額定運行時間10分鐘。F級絕緣。
7：防腐涂裝：高溫烤漆

電動閘閥規格型號參數z941h-16c dn350適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z943型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。 閘閥內部結構特點： (1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承，程度減少操作扭矩。 (2) 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。 (3) 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現的閥帽密封。 (4) 閥座環 – 焊接閥座環垂直于流動通道，易于維護。 (5) 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒作機構。 (6) 軛架 – 裝配式軛架通過抗震測試，易于維護和安裝執行機構。 (7) 壓蓋 – 兩件式，自調節壓蓋，避免被彈出。 (8) 整體后座 – 硬面，使用壽命長。 (9) 閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。 (10) 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座*加穩定**。
