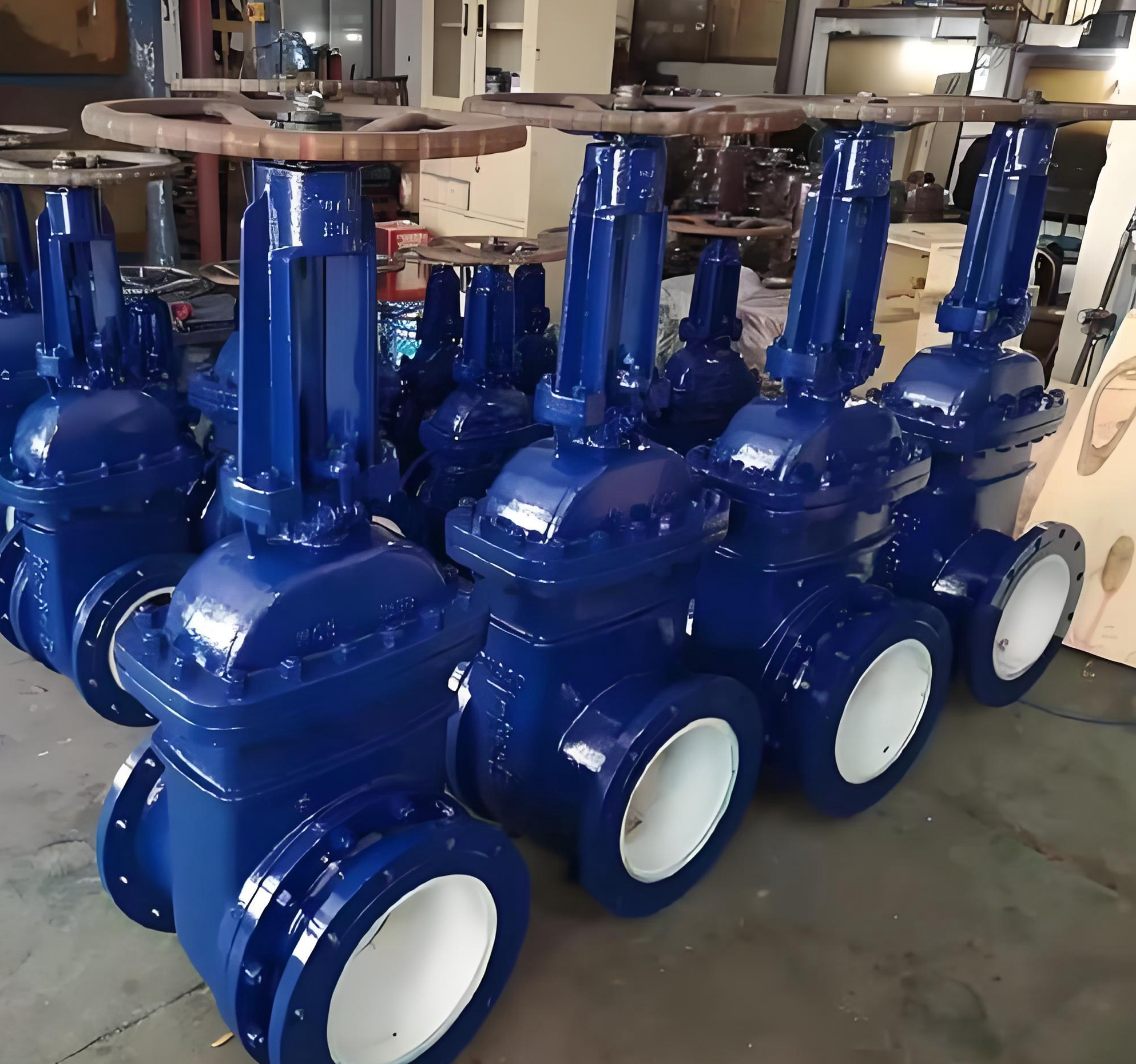

排渣閥有哪些型號規格參數及圖片
[ 2025-12-24 ]
排渣閥的型號規格參數因具體類型和應用場景而異，以下基于常見型號進行總結。
- 公稱通徑范圍：通常為DN50至DN2000，部分型號可覆蓋DN50-DN1200，適用于不同流量需求。
- 公稱壓力等級：常見壓力等級包括PN1.0、PN1.6、PN6.4、PN10.0、PN16.0、PN25、PN64等，部分型號支持美標（如ANSI 150LB、300LB）或德標等。
- 適用介質：主要用于灰水混合物、渣水混合物、礦漿、尾礦、污泥等含固體顆粒的介質，渣水比范圍一般為1:5至1:15，顆粒粒徑不超過50mm。
- 工作溫度：普通材質適用溫度為0-100℃，部分高溫型號可達-20℃至450℃，具體取決于材質組合（如雙相不銹鋼或陶瓷）。
- 閥體材質：常用碳鋼（WCB）、鑄鋼、不銹鋼（304、316L）、雙相不銹鋼，關鍵部位可襯耐磨陶瓷或堆焊硬質合金以增強耐磨損性。

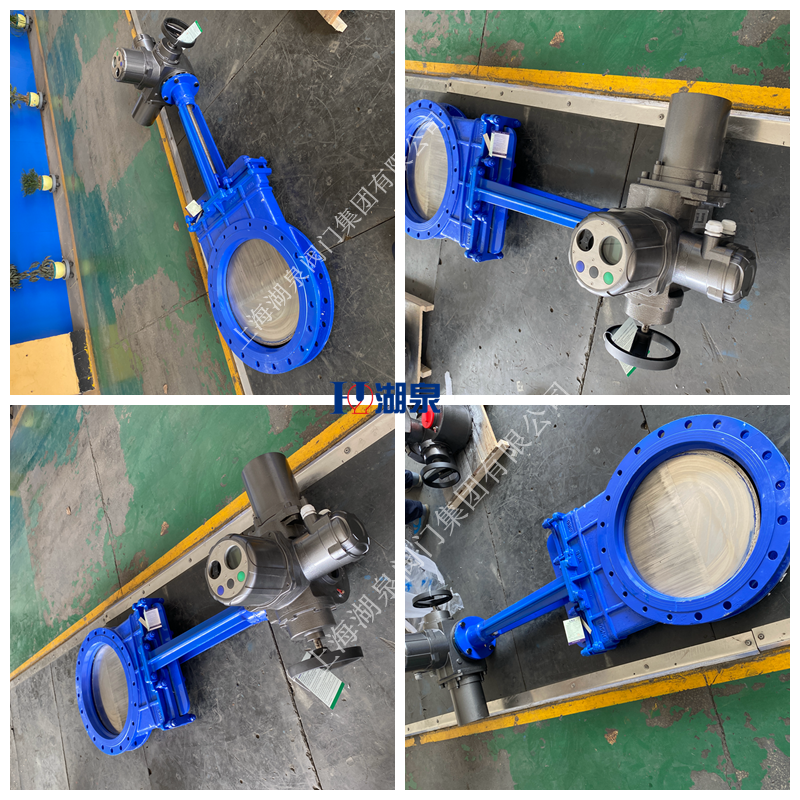

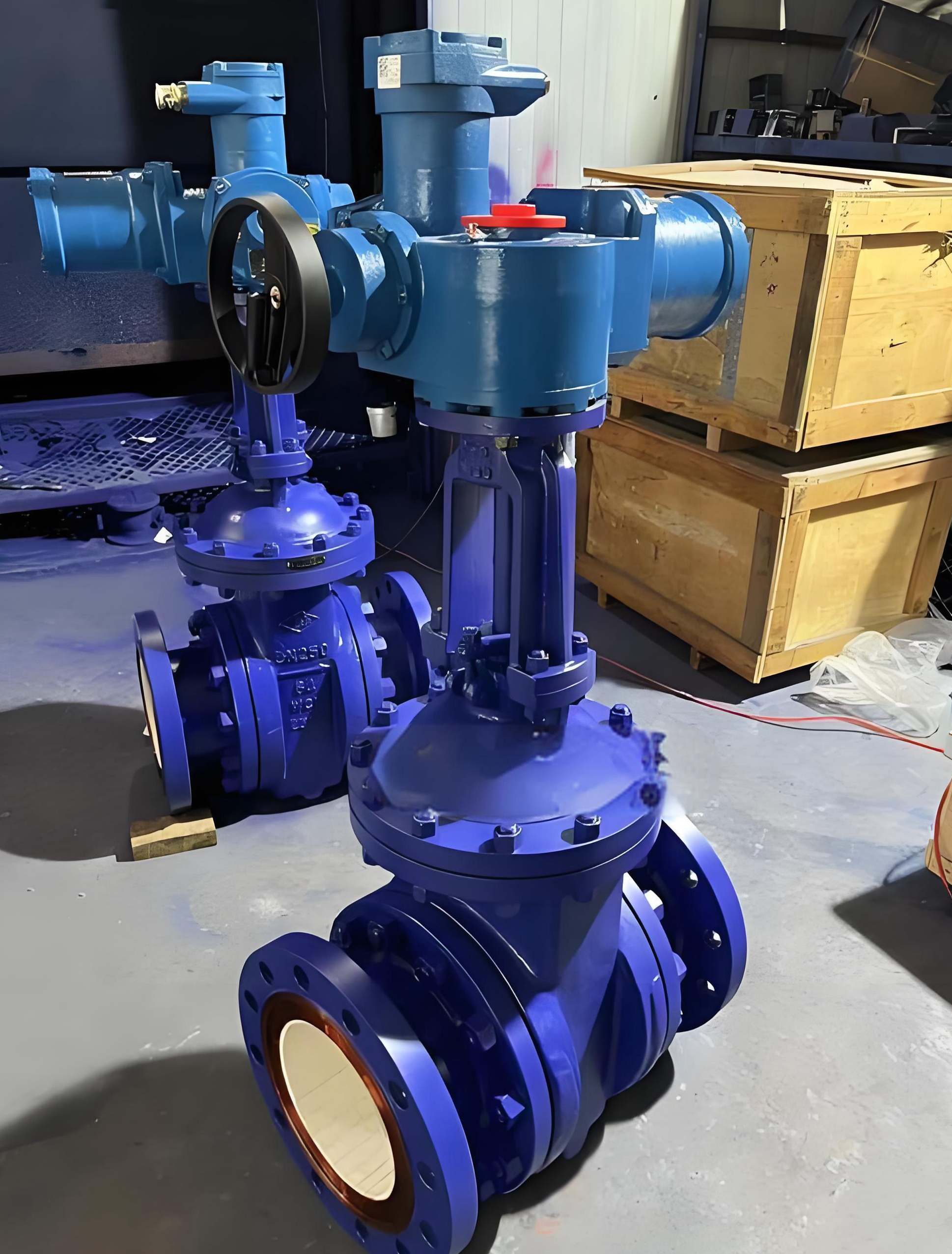

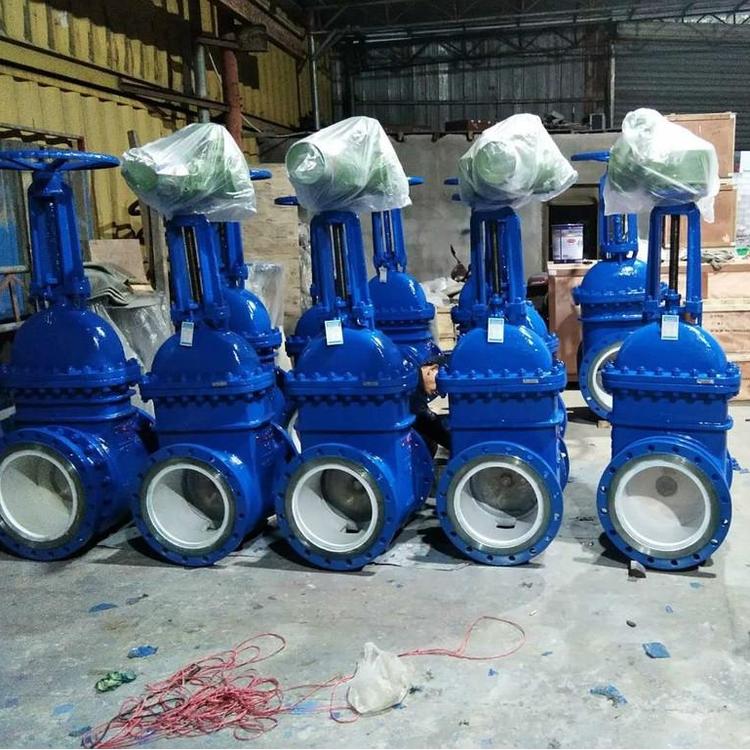

- 驅動方式：包括手動、電動、氣動、齒輪傳動等，電動型號支持AC220V/380V電源和4-20mA信號，便于自動化控制。
- 密封結構：多采用陶瓷或硬質合金密封副，具備雙面密封設計，閥座常設保護唇結構以防止陶瓷環損壞。
- 連接形式：常見為法蘭連接，部分型號支持對夾式或焊接連接。
具體型號示例包括PZ41H、PZ41TC、PZ941H等，其參數需根據實際工況（如顆粒硬度、壓力溫度）選擇。
排渣閥是一種專為處理含固體顆粒介質設計的工業閥門，廣泛應用于礦山、電廠、選煤、排渣、食品、造紙、化工等領域，其核心功能是截斷或接通管道中的灰渣、水泥漿、礦砂、煤泥等介質，同時具備耐磨、耐腐蝕、自清潔等特性。以下從結構特點、性能優勢、應用場景及選型維護四個方面展開分析：
性能優勢：耐磨、耐壓、長壽命
耐磨性強：
密封副材料為耐磨陶瓷或硬質合金，可承受含固體顆粒介質的長期沖刷，使用壽命長達數年。
閥桿經調質和表面氮化處理，抗擦傷性和耐磨性優異。
耐壓耐溫：
公稱壓力范圍1.6-6.4MPa，部分型號耐壓達10MPa以上。
適用溫度0-100℃，部分高溫型號可耐1000℃以上，適用于循環流化床鍋爐輸灰渣系統。
密封可靠：
雙重密封機制（機械密封+水封/橡膠密封）確保零泄漏，滿足火電廠汽機真空冷凝系統等嚴苛工況需求。
泄漏等級達D級（1×DNmm³/s），遠優于普通閥門。
啟閉靈活：
楔式彈性閘板結構配合推力軸承，摩擦力小，啟閉輕松自如。
撞擊手輪設計可進一步降低操作力矩。
選型要點：
介質特性：根據介質成分（如固體顆粒大小、腐蝕性）選擇密封副材料（硬質合金、陶瓷或橡膠）。
壓力溫度：確認閥門額定壓力（1.6-6.4MPa）和溫度范圍（0-100℃或更高），匹配工況需求。
驅動方式：頻繁啟閉場景選電動或氣動驅動，降低操作強度；手動驅動適用于低成本場景。
連接形式：法蘭連接適用于大口徑管道，對焊連接用于高壓系統。
