在化工、石油、電力、制藥及環(huán)保等眾多工業(yè)領(lǐng)域，腐蝕性介質(zhì)對管道系統(tǒng)的安全運行構(gòu)成嚴峻挑戰(zhàn)。閥門作為控制介質(zhì)流動的關(guān)鍵部件，其耐腐蝕性能直接關(guān)系到裝置的長期穩(wěn)定、生產(chǎn)安全與經(jīng)濟效益。本文將系統(tǒng)解析耐腐蝕閥門的技術(shù)選型、核心材料與制造工藝，并梳理其關(guān)鍵應用領(lǐng)域，為工程設計與設備管理提供參考。



‌一、 腐蝕性介質(zhì)分析與閥門選材原則‌

閥門選材的首要依據(jù)是介質(zhì)的化學性質(zhì)、濃度、溫度及壓力。不銹鋼并非適用于所有腐蝕環(huán)境，需針對具體介質(zhì)進行精準匹配‌‌。

• ‌強酸介質(zhì)‌：濃硫酸在特定濃度和溫度下可使用碳鋼或高硅鑄鐵，但高溫稀硫酸腐蝕性強，通常需選用高合金不銹鋼（如20號合金）或襯氟閥門。鹽酸對絕大多數(shù)金屬腐蝕劇烈，襯橡膠或氟塑料閥門是主流選擇。硝酸在常溫下不銹鋼表現(xiàn)良好，但高溫工況需考慮鈦及鈦合金‌‌。
• ‌強堿介質(zhì)‌：高溫堿液易引起不銹鋼應力腐蝕開裂，鎳基合金或雙相不銹鋼更為適宜‌‌。
• ‌有毒/氧化性介質(zhì)‌：如氯氣、氯化氫等，對閥門密封性要求極高，常采用雙重密封結(jié)構(gòu)（如填料加波紋管），并選用鈦合金或襯氟材料‌‌。
• ‌通用耐腐蝕密封‌：聚四氟乙烯（PTFE）因其化學穩(wěn)定性，被廣泛用作閥門密封件‌‌。

‌二、 閥門結(jié)構(gòu)類型與適用場景‌

不同的閥門結(jié)構(gòu)適用于不同的腐蝕工況和操作要求。

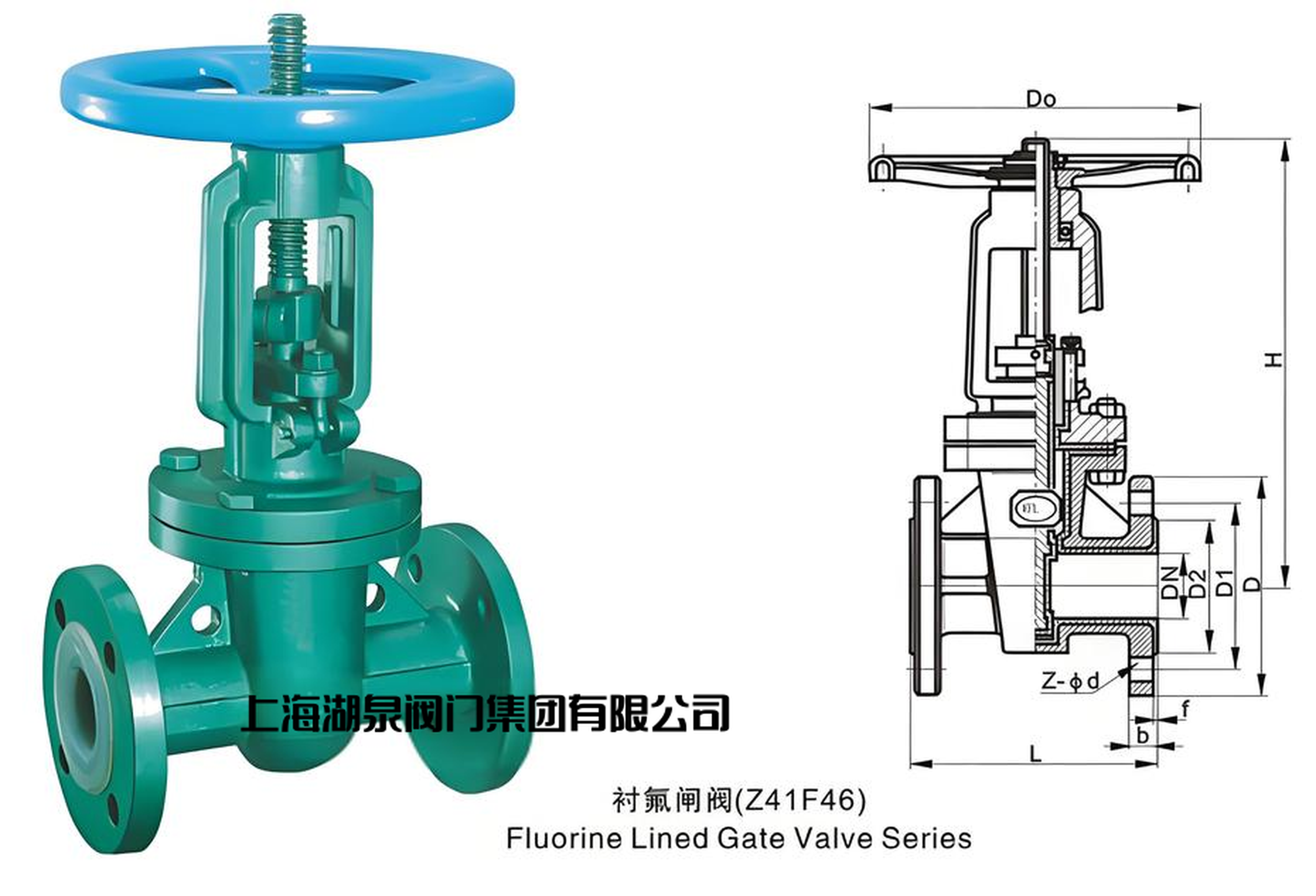

• ‌襯氟球閥‌：流道順暢，啟閉扭矩小，通過內(nèi)襯氟塑料有效隔離介質(zhì)與金屬閥體，是強腐蝕介質(zhì)的常用選擇‌‌。

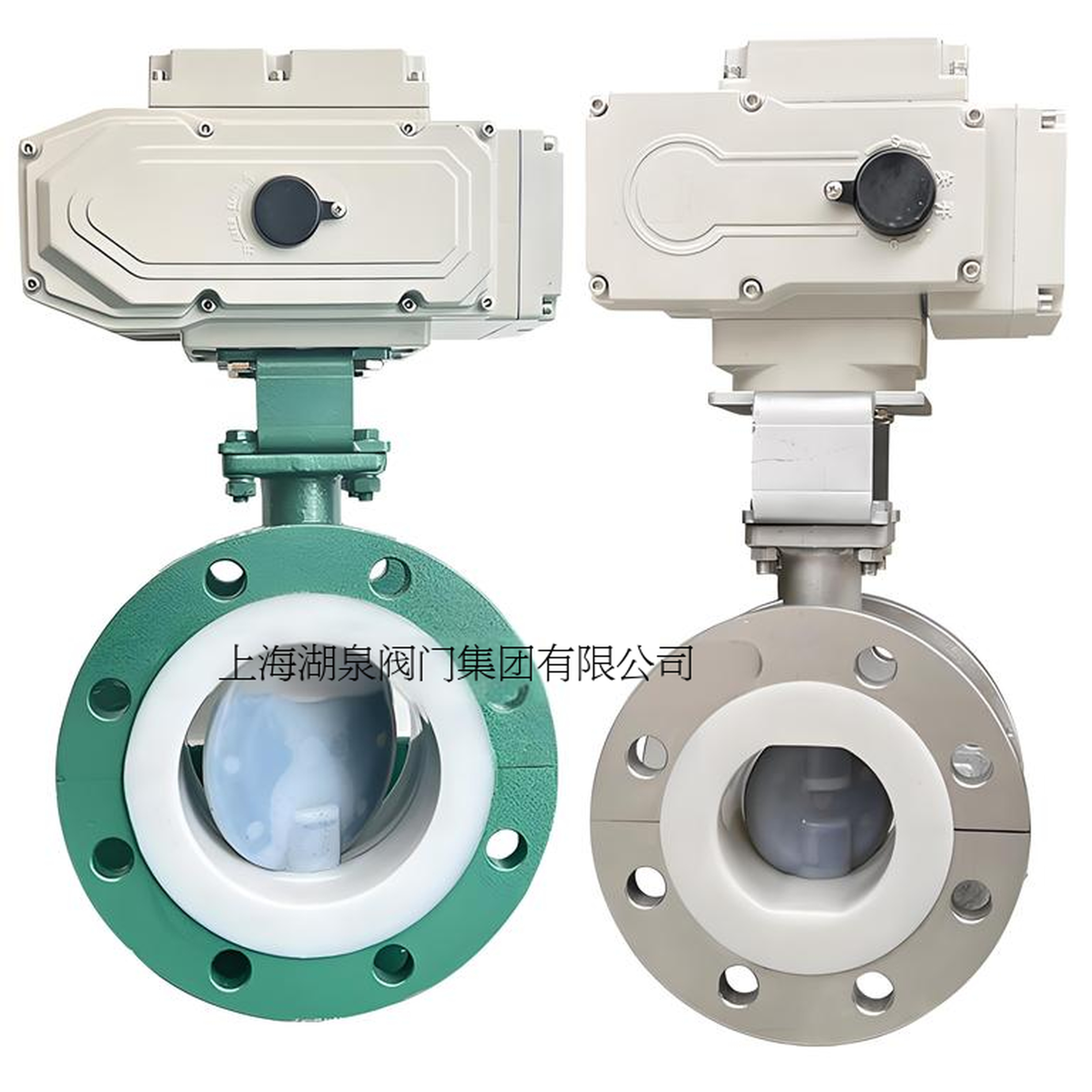

• ‌襯氟蝶閥‌：結(jié)構(gòu)緊湊，啟閉迅速，成本相對較低，配合PTFE襯里適用于大口徑、低壓強的腐蝕性管道‌‌。
• ‌隔膜閥‌：采用彈性隔膜將介質(zhì)與所有運動部件隔離，流道平滑，特別適合輸送含懸浮顆粒、漿料或易結(jié)晶的腐蝕性介質(zhì)‌‌。
• ‌調(diào)節(jié)閥與針型閥‌：用于流量精確控制。調(diào)節(jié)閥需重點關(guān)注高壓差下閥芯密封面的耐腐蝕處理；針型閥則適用于小流量、高精度調(diào)節(jié)的腐蝕性工況‌‌。

‌三、 內(nèi)襯材料性能與工藝深度解析‌

對于強腐蝕工況，內(nèi)襯閥門（在金屬閥體內(nèi)壁覆蓋耐腐蝕非金屬材料）是兼顧結(jié)構(gòu)強度與化學穩(wěn)定性的高效解決方案。

1. ‌核心內(nèi)襯材料對比‌：
   • ‌PTFE（聚四氟乙烯）‌：化學惰性最佳，但存在“冷流”（蠕變）特性，在高溫高壓下易變形，長期使用溫度一般不超過150℃‌‌。
   • ‌PFA（可熔性聚四氟乙烯）‌：抗蠕變性能約為PTFE的2-3倍，加工性能更好，適用于更高純度和更復雜形狀的襯里‌‌。
   • ‌PVDF（聚偏氟乙烯）‌：機械強度高，耐磨性優(yōu)于PTFE和PFA，適用于含固體顆粒的腐蝕性介質(zhì)‌‌。
   • ‌ETFE/ECTFE‌：耐輻照性能優(yōu)異（ETFE耐輻照性是PTFE的50倍以上），適用于核化工等特殊環(huán)境，且抗?jié)B透性更好‌‌。
2. ‌關(guān)鍵制造工藝及其影響‌：
   • ‌松襯‌：成本低，可現(xiàn)場更換襯套，但抗負壓能力差（通常僅-0.02至-0.05 MPa），不適用于頻繁啟閉或壓力波動大的工況‌‌。
   • ‌模壓燒結(jié)‌：傳統(tǒng)工藝，成本較低，但襯層厚度均勻性差，易產(chǎn)生內(nèi)應力‌‌。
   • ‌注塑成型‌：適用于PFA、FEP等材料，襯層厚度均勻（公差±0.2mm），表面光滑致密，但受限于模具尺寸，多用于DN200以下閥門‌‌。
   • ‌等靜壓成型‌：襯層致密度高（孔隙率<0.5%），抗?jié)B透性和抗負壓能力（可達-0.08 MPa）顯著提升，適用于關(guān)鍵嚴苛工況‌‌。
   • ‌旋轉(zhuǎn)模塑‌：適用于ETFE、ECTFE等，可制造無接縫的大型襯里（DN300-DN1200），整體性好‌‌。

‌四、 常見失效模式與工程預防措施‌

了解失效機理是進行有效預防和選型的基礎。

1. ‌襯層鼓包與負壓失效‌：操作壓力低于襯層與閥體的結(jié)合強度所致。預防需選用帶錨固結(jié)構(gòu)的襯里或開設排氣孔，負壓工況優(yōu)先選用ETFE等抗負壓材料‌‌。
2. ‌滲透泄漏‌：小分子氣體（如Cl?、HCl）通過塑料分子間隙滲透。溫度每升高10℃，滲透速率增加1.5-2.0倍。應對措施包括采用高密度等靜壓襯層，對劇毒介質(zhì)加裝波紋管密封和泄漏檢測口‌‌。
3. ‌密封面冷流變形‌：PTFE閥座在高溫高壓下發(fā)生蠕變。填充改性PTFE或選用PFA、PEEK閥座可顯著改善此問題‌‌。
4. ‌靜電積聚‌：氟塑料絕緣性強，輸送易燃溶劑時易產(chǎn)生靜電。需采用導電襯里（表面電阻10³-10? Ω）、可靠接地并控制流速（通常<7 m/s）‌‌。
5. ‌磨蝕與高溫老化‌：含固體顆粒介質(zhì)會磨蝕襯里，需選用PVDF/ETFE等更耐磨材料或加裝硬質(zhì)合金嵌件，并控制流速。氟塑料長期連續(xù)使用溫度不宜超過200℃，需設置超溫報警‌‌。

‌五、 系統(tǒng)化選型決策流程‌

科學的選型應遵循系統(tǒng)化流程，綜合考慮全生命周期成本。

1. ‌介質(zhì)與工況分析‌：明確介質(zhì)成分、濃度、溫度、壓力（尤其是負壓）、是否含固體顆粒、是否易燃易爆等特性‌‌。
2. ‌材料與工藝初選‌：根據(jù)分析結(jié)果，初步篩選內(nèi)襯材料（如PTFE、PFA、PVDF）和成型工藝（如等靜壓、注塑）。注意材料禁忌，例如強氧化性酸禁用PVDF，高溫氟化試劑需考慮陶瓷閥門‌‌。
3. ‌閥門結(jié)構(gòu)與安裝適配‌：確定閥門類型（球閥、蝶閥等）。注意襯里閥門的結(jié)構(gòu)長度通常比金屬閥門長，安裝時需使用專用墊片（如PTFE包覆墊），禁用金屬纏繞墊或齒形墊‌‌。
4. ‌供應商評估與驗證‌：要求供應商提供同類工況的成功應用案例、相關(guān)國際認證（如ISO 15848-1低泄漏認證、API 607防火認證）以及產(chǎn)品的型式試驗報告（如負壓氣密性、電火花檢測報告）‌‌。
5. ‌全生命周期成本評估‌：綜合比較初始采購成本、預期使用壽命（不同材料工藝在溫和與嚴苛工況下壽命差異顯著）以及維護、失效風險帶來的潛在成本‌‌。

‌六、 主要應用領(lǐng)域‌

耐腐蝕閥門廣泛應用于以下領(lǐng)域：

• ‌化學工業(yè)‌：涉及酸、堿、鹽、有機溶劑等各類腐蝕性介質(zhì)的生產(chǎn)、儲存與輸送，是應用最廣泛的領(lǐng)域。
• ‌制藥與生物工程‌：在純凈水、注射用水及各種腐蝕性清洗劑、藥液管道系統(tǒng)中，要求閥門具備高潔凈度和耐腐蝕性。
• ‌濕法冶金與電鍍‌：處理硫酸、鹽酸、硝酸等強酸以及氰化物等劇毒介質(zhì)。
• ‌環(huán)保與煙氣處理‌：脫硫、脫硝、廢水處理等裝置中，介質(zhì)常含有氯離子、硫化物等腐蝕成分。
• ‌核電與核化工‌：涉及硼酸、放射性介質(zhì)等，要求閥門具備極高的可靠性和耐輻照性能，ETFE等材料在此領(lǐng)域有特殊優(yōu)勢‌‌。

‌結(jié)語‌
耐腐蝕閥門的選型是一項融合了材料科學、機械工程與具體工藝知識的系統(tǒng)性工作。從精確的介質(zhì)特性分析出發(fā)，通過科學匹配材料、優(yōu)化結(jié)構(gòu)設計、選擇可靠制造工藝，并嚴格評估供應商資質(zhì)，才能最終選定滿足長期安全、穩(wěn)定、經(jīng)濟運行要求的閥門產(chǎn)品。隨著材料與制造技術(shù)的進步，耐腐蝕閥門正朝著更高性能、更長壽命和更智能化監(jiān)測的方向發(fā)展。
